φ6000圓盤造球機用于鐵礦粉造球，它是各類球團廠的主要配套設備之一，設備適應性較強，其傾角和轉速均是可調的，采用電動旋轉刮刀盤面。
φ6000圓盤造球機用于鐵礦粉造球，它是各類球團廠的主要配套設備之一，設備適應性較強，其傾角和轉速均是可調的，采用電動旋轉刮刀盤面。
制造技術條件
(1)造球機的制造安裝應嚴格按圖紙執行，必須符合本文件之規定。
(2)所有零件的材料應有生產廠的合格證書，否則應進行化驗鑒定合格后，方可使用。允許用不低于本設計材料機械性能的材料代替，但對于重要零件則必須經過制造廠技術檢驗部門批準，并取得設計單位同意，方可代用。
(3)金屬構件的焊接，應按JB/ZQ400.3-86有關標執行，焊前應清除所有焊件表面污物，焊縫應緊密均勻，不得有凹凸不平，斑痕裂紋，夾渣及未焊透等缺陷，各焊縫缺陷如其總圖面積超過焊縫截面的10%時，必須重新焊接。
(4)鑄件應符合JB/ZQ4000.5-86《鑄件通用技術要求》中有關規定。
(5)軸類零件毛坯鍛造應符合JB/ZQ4000.7-86《鍛件應用技術要求》中有關規定。
裝配技術要求
(1)本機裝配應按JB/ZQ4000.9-86《裝配通用技術條件》之要求進行。
(2)本設備制造完成后必須由制造廠技術檢驗部門驗收并有本文件要求的證明文件方可出廠，甲方有權根據合同到廠檢查產品的質量否符合設計文件要求。
-

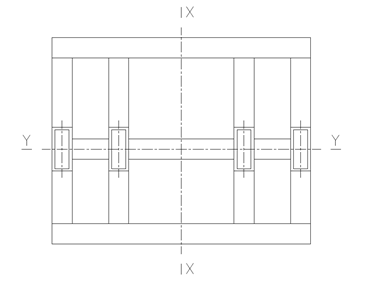

底座

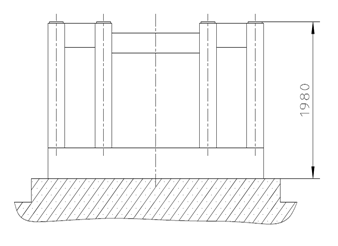

因本設備在工作中承受載荷作用，因此對機架基礎的安裝質量要求嚴格，要求機架與基礎接觸良好，以保證機器運轉平穩，機架安裝高度，位置允許誤差如下：
-
傳動部分
主軸的安裝：將主軸的前軸承套在主軸上，再通過吊環螺釘將主軸置于主軸箱內，將后軸承裝入主軸箱，用鎖緊螺母將錐套項緊，然后將止推軸承放入端蓋，將端蓋用螺栓固定在主軸箱上。
支架安裝，將長軸(YJ60.02.05)，短軸(YJ60.02.15)與其軸承(YJ60.02.04)及主軸箱(YJ60.01.01)組裝好后吊裝在底座上，找正后用錐銷定位，擰緊。

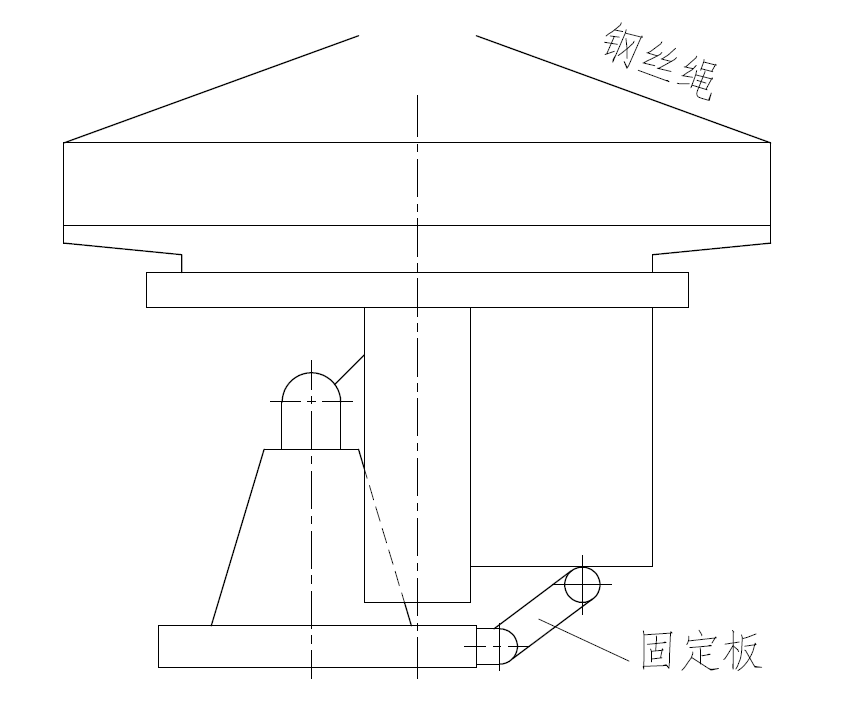

圓盤安裝：將大齒輪(307.03備01.13)與中部盤(307.03備01.15)用螺栓聯接在一起，經檢查確定無松動，用吊鉤將此件水平吊起，此時應使主軸垂直于地面放置；用固定板將主軸箱固定于機架上（如下圖），將圓盤輪轂套入主軸，然后用螺栓，壓蓋將圓盤與主軸聯接好。安裝邊托架，邊盤，待形位公差均滿足要求后，用銷定位，擰緊螺栓。帶負荷運轉200小時后，再次緊螺栓。
-
傾角調整裝置
吊鉤將圓盤用鋼絲繩吊起，然后去掉固定板準備安裝傾角調整裝置。檢查與調整順聯接的鋼板是否有足夠的強度；檢查與調整器相聯的鉸鏈座是否松動，焊縫是否密實均勻，上下鉸鏈座位置是否滿足要求，合格后方可安裝調整器。
-
支架與梁
在長軸、短軸兩側安裝支架（一）(YJ60.02.02)并用銷子把軸與支架固定，擰緊手輪(YJ60.02.07)再安裝支架（二）(YJ60.02.06)形位公差滿足圖中要求。
-
刮刀系統
把刮刀裝配好，要求軸轉動靈活，然后將刮刀整體裝在梁上，調整刀頭的位置，刀頭距盤面30mm；安裝位置公差滿足圖中要求。
-
電動機與減速器
電動機與減速器，安裝后檢查三角帶張深程度，忌過松過緊。
-
其他附件
包括齒輪罩、檢查臺、潤滑管路附……
設備性能參數
|
主參數: |
|
|
圓盤直徑 |
Φ6000mm |
|
圓盤邊高 |
650mm |
|
圓盤傾角調整裝置 |
43-53° |
|
圓盤轉速 |
3.55-8.5r/min |
|
產量 |
40t/h |
|
電動機： |
|
|
主電機型號 |
YVF2-315 S-4
|
|
額定功率 |
110kw |
|
額定轉速 |
1500 r/min |
|
減速器： |
|
|
型號 |
NGW-QF112A I=25 |
|
速比 |
25 |
|
窄V帶： |
|
|
型號 |
SPB3550 5V1400 6nos. |
|
開式齒輪： |
|
|
模數 |
22 |
|
速比 |
6.85 |
|
開式齒輪： |
|
|
大齒輪齒數 |
137 |
|
小齒輪齒數 |
20 |
|
底刮刀減速器： |
|
|
型號 |
XLED5.5-95-1/187 |
|
速比 |
187 |
|
功率 |
5.5kw |
|
輸出轉速 |
8 r/min |
潤滑參數
|
項目 |
數據 |
單位 |
備注 |
|
|
干油站 |
型號 |
DB-63 |
|
|
|
給油能力 |
8 |
ml/cycle |
|
|
|
工作壓力 |
7 |
Mpa |
|
|
|
油品 |
3號鈣基脂 |
|
|
|
|
潤滑對象 |
主軸3個軸承 底刮刀4個軸承 |
|
|
|
|
浸脂潤滑 |
油品 |
二硫化鉬0號鋰基脂 |
|
|
|
潤滑對象 |
開式齒輪 |
|
|
|
