1煤粉簡介
磨粉系統將原煤制成合格的煤粉，以立式磨粉機為芯，在磨粉過程中進行干燥。
2主要特點
以立式磨機為核心，一類高濃度粉煤收集器的工藝流程短。
粉碎與干燥一體化，煤適應性廣，干燥能力強，粉煤細度可任意調節。
節能，每噸煤耗電≤28kwh配備三級防爆措施，確保系統運行安全穩定。
采用氣體自循環工藝，進一步節約能源。

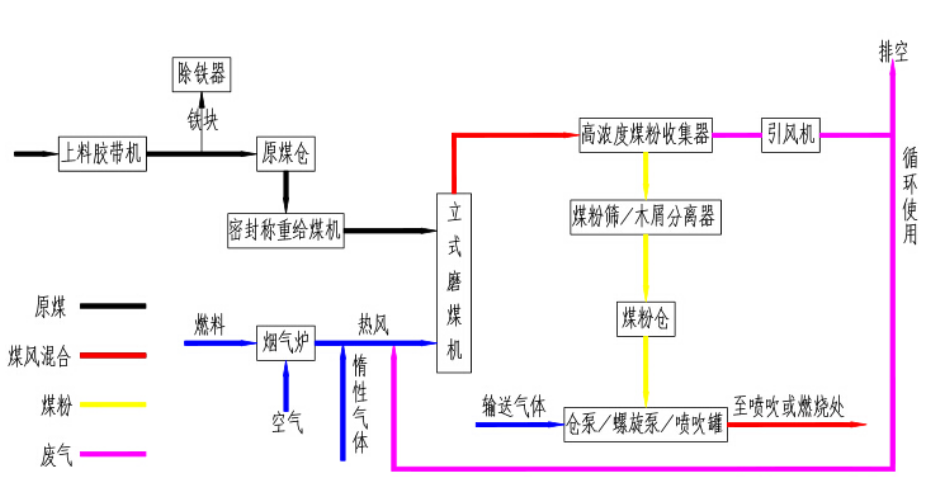

3工藝流程
4每個子系統的簡介
4.1上料系統
使用大傾角皮帶機或提升機進料配備除鐵器
4.2干燥氣系統
使用煙氣發生爐，煤氣，煤炭和其他各種燃料補充系統的惰性空氣或廢氣，降低煙氣溫度和氧氣含量。
4.3研磨系統
采用封閉式定量給煤機給料，密封性能好，給料均勻。
使用立式磨機將磨碎和干燥功能合二為一，并配有動態/靜態分離器，可方便地調節煤粉細度。
4.4收集系統
使用一級高濃度煤粉收集器，電磁脈沖閥清潔，布袋防水，防油，防靜電針刺氈，配有防爆閥采用高壓風機全負壓粉碎，工作環境好，無煤粉泄漏。
4.5電源分配
所有低壓電氣設備均配備短路保護，低壓電機具有過載，短路，壓力損失和缺相保護功能。
交流電機需要調速采用交流變頻驅動裝置。
操作方式：手動（維護，調試），緊急手動，自動PLC和手動PLC四種控制方式
4.6自動化系統
磨削生產過程采用EIC自動化系統控制范圍，包括原煤系統的檢測與控制，磨削系統，運輸系統等輔助系統。
在自動化系統的設計和選擇中考慮如下：充分的系統可靠性，系統的可操作性，系統維護，系統的開放性和系統的可擴展性。
4.7儀器配置
儀器的選擇主要考慮安全性，可靠度，價格性能，操作方便，維護方便等因素，以滿足粉塵爆炸環境的要求。儀表信號采用標準的4?20mA信號，模擬信號加隔離器進行電氣隔離。模擬輸入和輸出采用4至20mADC。
5防爆措施
采用三級防爆控制措施，以確保系統運行安全，穩定。
一級防爆：限制煤塵爆炸形成條件，控制溫度，控制氧氣，控制濃度。
二級防爆：防爆氣體爆炸，磨削系統通風，電氣設備可靠接地，根據防爆區域選擇防爆等級。
三級防爆：將爆炸后果限制在最小或無害，煙氣爐，磨機，煤粉收集器，煤庫等均裝有防爆閥。
